راهنمای جامع و کاربردی سنبه و ماتریس در دستگاه‌های پرس

توقف خط تولید به دلیل استهلاک و فرسایش قطعات، یکی از بزرگترین چالش‌های مدیران کارخانجات است. در صنایع دارویی، غذایی و تولید مکمل‌ها، کیفیت نهایی محصول (وزن، تراکم و ظاهر) و راندمان دستگاه‌های پرس، مستقیما به یک مجموعه قطعه حیاتی وابسته است: سنبه و ماتریس (Punch and Die).

اگر در جایگاه مدیر تولید، مهندس نگهداری و تعمیرات (نت) یا کارپرداز صنعتی فعالیت می‌کنید، انتخاب مهندسی‌شده سنبه و ماتریس نه تنها از هدررفت سرمایه جلوگیری می‌کند، بلکه استهلاک دستگاه‌های پرس گران‌قیمت را به حداقل می‌رساند. در این مقاله مرجع، به بررسی دقیق مشخصات فنی، متریال‌ها، راهنمای خرید و اصول نگهداری این قطعات می‌پردازیم.

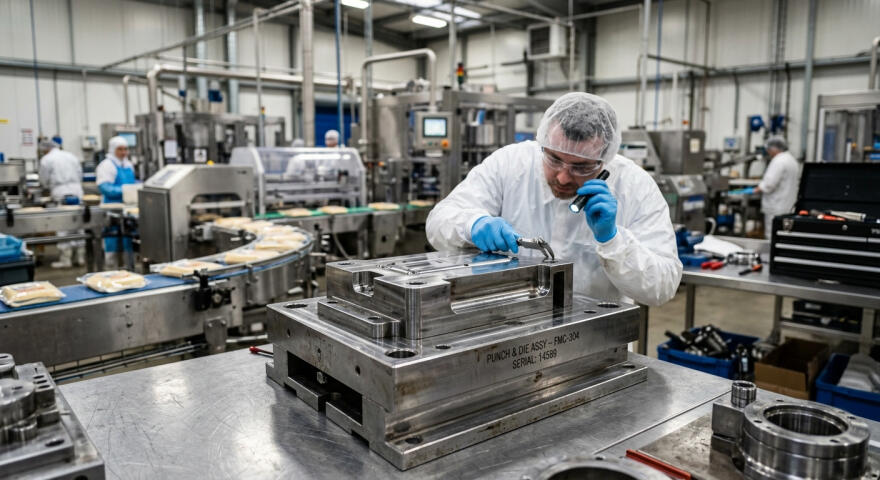

سنبه ماتریس چیست و چه نقشی در تولیدات صنعتی دارد؟

سنبه و ماتریس در واقع قلب تپنده دستگاه‌های پرس (Tableting Machines) و قالب‌های فرم‌دهی هستند. پودر یا گرانول فرموله شده وارد حفره ماتریس شده و تحت فشار مکانیکی بالا، به شکل یکپارچه و جامد در می‌آید. این مجموعه از سه بخش اصلی تشکیل شده است:

1. سنبه بالا (Upper Punch): وظیفه اعمال فشار اصلی و متراکم‌سازی پودر را از بالا بر عهده دارد.
2. سنبه پایین (Lower Punch): حجم دقیق پودر ورودی را تنظیم کرده و پس از اتمام سیکل پرس، محصول نهایی را به بیرون هدایت (Eject) می‌کند.
3. ماتریس (Die): قالبی است که پودر در آن قرار گرفته و شکل هندسی (گرد، بیضی، چند ضلعی) و قطر نهایی محصول را تعیین می‌کند.

نکته کلیدی: کیفیت ماشین‌کاری و پرداخت سطح این سه قطعه، تعیین‌کننده تلرانس وزنی دقیق، ظاهر بی‌نقص و تراکم استاندارد محصولات شماست.

استانداردهای جهانی طراحی (EU و TSM)

برای سفارش قطعات و ایجاد زبان مشترک با سازندگان، شناخت استانداردهای ابعادی الزامی است:

• استاندارد TSM: مبتنی بر استانداردهای آمریکا (پیشتر با نام IPT شناخته می‌شد) و بیشتر در ماشین‌آلات ساخت آمریکا کاربرد دارد.
• استاندارد EU: استاندارد رایج اروپا که در اکثر دستگاه‌های وارداتی از اروپا و آسیا (و همچنین در ایران) استفاده می‌شود.

دسته‌بندی ابزارها (Tooling Types):

هنگام سفارش باید نوع ابزار را مشخص کنید. رایج‌ترین آن‌ها نوع B و نوع D هستند. ابزارهای نوع D قطر بدنه بیشتری دارند و برای تولید محصولات بزرگتر (با قطر بیش از $16$ میلی‌متر، مانند قرص‌های جوشان) به کار می‌روند.

متریال و آلیاژهای به کار رفته در ساخت

انتخاب متریال اشتباه مساوی است با شکستگی ناگهانی سنبه یا سایش زودرس ماتریس. متریال‌ها باید بر اساس آنالیز دقیق گرانول (میزان چسبندگی، رطوبت و خاصیت سایندگی) انتخاب شوند.

۱. فولادهای ابزار سردکار (Cold Work Tool Steels):

• فولاد 1.2080 (D3): دارای کربن و کروم بالا، مقاومت عالی در برابر سایش؛ مناسب برای پودرهای خوراکی و مکمل‌های به شدت ساینده.
• فولاد 1.2379 (D2): چقرمگی (Toughness) بالاتری نسبت به D3 دارد و در برابر شکستگی تحت فشارهای ناگهانی پرس مقاوم‌تر است.

۲. استیل‌های ضد زنگ (Stainless Steels):

در صنایع دارویی و غذایی برای رعایت الزامات GMP و FDA، جلوگیری از اکسیداسیون الزامی است. برای پودرهای دارای خاصیت اسیدی یا رطوبت بالا، استفاده از استیل‌های ضد زنگ مارتنزیتی با سختی بالا نظیر گرید 440C توصیه می‌شود.

تکنولوژی روکش‌دهی (Coating) برای مقابله با چسبندگی

یکی از چالش‌های اصلی در تولید محصولاتی با قند بالا (آبنبات، پاستیل فشرده)، چسبیدن مواد به سطح ابزار است. روکش‌های صنعتی با کاهش ضریب اصطکاک و افزایش سختی سطح، این مشکل را حل می‌کنند:

• کروم سخت (Hard Chrome): رایج‌ترین روکش برای افزایش مقاومت به خوردگی و سایش.
• تفلون (PTFE): بهترین گزینه برای مواد غذایی به شدت چسبنده.
• تیتانیوم نیترید (TiN): با رنگ طلایی متمایز، سختی سطح را به شدت افزایش داده و برای پودرهای ساینده ایده‌آل است.
• روکش DLC (Diamond-Like Carbon): تکنولوژی جدیدتری که همزمان سختی الماس‌گونه و خاصیت نچسب بودن بسیار بالایی ارائه می‌دهد.

راهنمای خرید سنبه ماتریس: چک‌لیست طلایی کارپردازان

اگر قصد سفارش سنبه و ماتریس دارید، این پارامترهای مهندسی را بررسی کنید:

1. تلرانس ابعادی (Clearance): فاصله لقی بین سنبه و ماتریس باید در حد میکرون باشد. اختلافاتی نظیر $0.05$ میلی‌متر بیش از حد مجاز، باعث خروج پودر، هدررفت مواد و گیرپاژ دستگاه می‌شود.
2. کیفیت پرداخت سطح (Surface Roughness): سطح کاری سنبه باید دارای حداقل زبری (Ra) و پولیش آینه‌ای (Mirror Polish) باشد.
3. گواهی اصالت متریال: درخواست سرتیفیکیت (Certificate) آلیاژ و عملیات حرارتی از سازنده الزامی است.
4. حکاکی دقیق: برای درج لوگو، سازنده باید به ماشین‌کاری CNC $5$ محوره مجهز باشد تا لبه‌های حکاکی باعث گیر کردن پودر نشوند.

عیب‌یابی مشکلات رایج در فرآیند پرس

• چسبندگی (Sticking / Picking): چسبیدن پودر به سطح یا لوگوی سنبه.
• راهکار: بهبود پولیش سطح، استفاده از روکش‌های نچسب، یا تغییر در زاویه شیب حکاکی لوگو.
• پرش کلاهک (Capping): جدا شدن لایه بالایی محصول پرس شده.
• راهکار: استفاده از ماتریس‌های دارای لبه شیب‌دار (Tapered Dies) برای تسهیل خروج هوای محبوس شده در حین پرس.

اصول نگهداری و افزایش طول عمر قطعات (SOP)

1. شستشوی التراسونیک: از حمام‌های التراسونیک با حلال‌های استاندارد استفاده کنید. برس‌های سیمی باعث ایجاد خراش‌های میکروسکوپی روی سطح و افزایش چسبندگی مواد در تولیدات بعدی می‌شوند.
2. روغن‌کاری (Food Grade): پس از خشک شدن، قطعات را با روغن‌های مخصوص گرید غذایی یا دارویی پوشش دهید.
3. ذخیره‌سازی ایمن: برخورد نوک سنبه‌ها به یکدیگر باعث لب‌پریدگی می‌شود. استفاده از کابینت‌ها و جعبه‌های پلیمری شبکه‌بندی شده ضروری است.

سوالات متداول

۱. طول عمر مفید یک دست سنبه ماتریس چقدر است؟

طول عمر کاملاً به خاصیت سایندگی پودر، تناژ فشار دستگاه و کیفیت نگهداری بستگی دارد. با متریال D2 یا 440C و نگهداری اصولی، می‌توان میلیون‌ها سیکل کاری را بدون افت کیفیت ثبت کرد.

۲. دلیل اصلی کچل شدن یا لب‌پر شدن نوک سنبه چیست؟

تنظیم نبودن لقی دستگاه (برخورد سنبه بالا و پایین در غیاب پودر)، استفاده از فولاد با چقرمگی پایین نسبت به تناژ پرس، و یا ضربه فیزیکی هنگام شستشو.

۳. تفاوت سنبه نوع B و نوع D در چیست؟

ابزارهای نوع D دارای قطر بدنه ضخیم‌تر هستند و برای تولید محصولاتی با قطر بیش از 16 میلی‌متر کاربرد دارند؛ در حالی که نوع B برای محصولات کوچکتر و با سرعت تولید بالاتر استفاده می‌شود.
